额定转速 | 6P | 产品类型 | 三相异步电动机 | 产品认证 | CCC |
应用范围 | 各种机械设备 | 型号 | 1LT0001 | 规格 | 0.55KW-4P |
3C额定电压范围 | 交流36V及以上,1000V以下 | 额定功率 | 0.75kw-315kw | 额定电压 | 380(V) |
极数 | 4极 | 可售卖地 | 全国 |

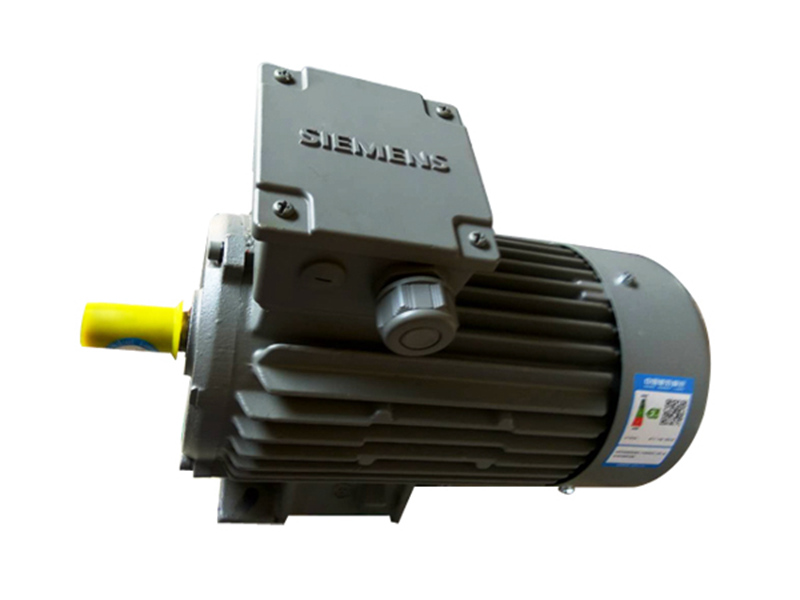

IMOTICS GP 1LE0系列电动机简介
SIMOTICS GP 1LE0 系列电动机是铸铁机壳通用型全封闭自扇冷却式三相异步电动机,其防护等级为 IP55,该系列电动机设计生产符合 ISO、IEC、GB 等相关标准的要求。
1LE0 系列电动机适用于连续工作制(S1)、恒转速或一定速度范围内的变频调速应用。
1LE0001系列电机为电机, 满足GB18613-2012 标准能效等级 3 级和IEC 60034-30 标准 IE2能效等级。
1LE0003系列电机为超电机,满足 GB18613-2012 标准能效等级 2 级和IEC 60034-30 标准 IE3 能效等级。
1选型步骤
根据电机应用场合所对应的负载特性,选择电机需要的冷却方式。
图1-1 1LE0电动机机负载特性曲线
为选择合适的电机,客户需要提供以下基本信息:
电机技术需求 | 电源额定频率和电压 | 3 AC 50/60Hz, VIn=..........V |
电机工作制 | S1连续工作制(根据 DIN EN 60034-1) | |
防护等级 | IP.. | |
额定速度(极数) | n = ............rpm | |
额定功率 | P = ............kW | |
额定转矩 | M = P*9550/n = ..............Nm | |
安装结构形式 | IM.. | |
使用环境 | 环境温度 | ≤ 40 ºC 或者> 40 ºC * |
安装海拔高度 | ≤ 1000 m 或者> 1000 m * |
表1-1 电动机选型需要的基本技术要求
* 对于更高的环境温度(大于40 ºC))、以及(或者)高于海拔 1000 m 的地点,电动机的额定功率换算系数为 kHT ,所允许的功率值(Padm ):Padm = Prated o kHT。对于不同高度和(或)不同环境温度的功率换算系数kHT请参考样本。
根据转速、功率、转矩在对应产品的样本的<选型技术数据表>中初步确定产品订货号。
举例1:
以1LE0001三相低压交流电动机为例:额定转速1500rpm,额定功率15 kW,
从《选型技术数据表》中初步确定订货号为:1LE0001-1DB43-3,如下表:
表1-2选型技术数据表举例
根据现场应用的其他要求进一步完善产品订货号
举例2:
在举例1中增加所选电机要求:380VD/660VY 50 Hz,IM B5,IP55 ,接线盒位置处于顶端、进线孔右侧(从驱动端看),无绕组保护,带独立驱动风扇。则可确定电动机的完整订货号为:1LE0001-1DB43-3FA4-Z F70
1LE0电机订货号含义如下图:
图1-2 1LE0001电机订货号含义
