是否进口 | 否 | 加工定制 | 是 | 品牌 | 华升 |
型号 | DK800-4F | 类型 | 变面积式流量计 | 测量范围 | 2.5m3/h |
精度等级 | 4级 | 公称通径 | 4mm | 适用介质 | 水、空气 |
工作压力 | 1.0MPa | 工作温度 | -20℃+120℃℃ | 口径 | 4 |
精度 | 1.5 | 连接方式 | 螺纹/软管 | 介质 | 水 |

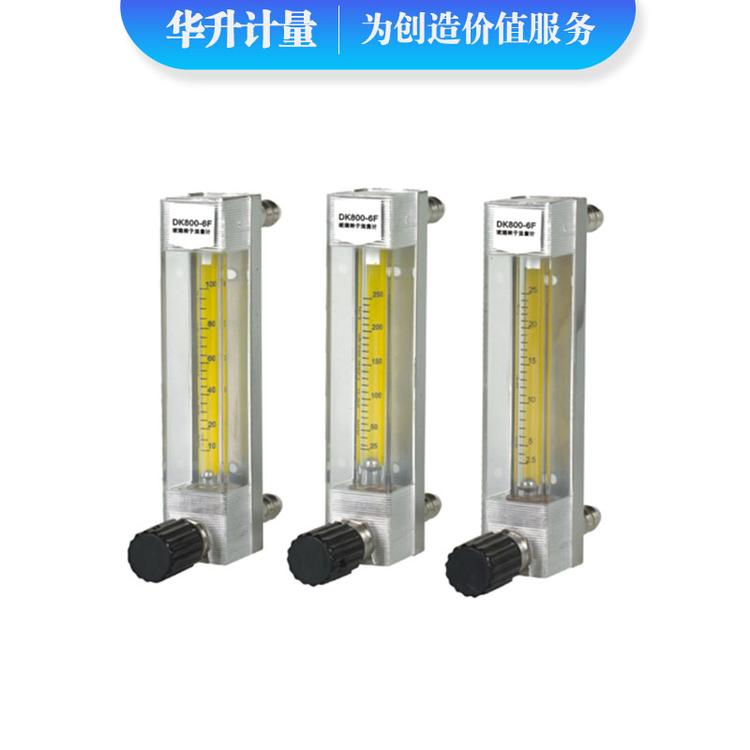

该系列流量设计适用微小流量的测试和调节,其特点外观轻巧简洁,安装简单方便,不必从管道上拆下整机,即可方便更换锥管和浮子,连接方式采用软管或金属管连接。
DK800型玻璃转子流量计主要技术参数
<div color:#212529;background-color:#ffffff;"="">
型 号 |
公称 通径
(mm) |
测量 范围(L/h)
|
精度(+%)
|
允许被测介质状况
|
D
|
E
| 金属管外径 | ||
水Water20℃ | 空气(1.2x105pa) |
工作 温度
|
工作 压力 | ||||||
|
|
-20℃+120℃ |
≤1.0Mpa 或≤1.6Mpa
|
|
|
| |||
DK800-4 DK800-4F | 4 | 0.25~2.5 | 0.5~5 0.8~8 1.6~16 4~40 6~60 |
2.5 | Φ11.5 |
M10x1 | Φ6 | ||
DK800-6 DK800-6F | 6 | 0.5~5 1.2~12 2.5~25 4~40 6~60 10~100 16~160 | 10~100 25~250 50~500 80~800 100~1000 180~1800 240~2400 300~3000 350~3500 430~4300 |
DK800 玻璃转子流量计技术参数表
(1)测量范围水(20℃) 0.002~160L/h空气(1.2X10????pa,20℃)0.1~4300L/h (5)浮子形状:球型, 锥型
(6)允许被测流体状况 最大压力:1.0Mpa, 1.6Mpa 介质温度:-5℃~+120℃环境温度:-20℃~+100℃ -20℃~+165℃
(2)范围度: 1:10 (7)总长: 145mm
(3)准确度等级:2.5级 4级 (8)连接方式:软管,金属管,快速接头,卡套
(4)锥管:光管, 带筋管 长度:100mm 标尺流量标尺 (9)重量:0.4Kg
注:引进流量计准确度等级的计算符合国际标准VDI/VDE3513。误差取1/4引用误差+3/4相对误差。
零部件材质
DK800 玻璃转子流量计型号 零部件材料
浮子 基座 止档 密封圈及垫片 针阀
DK800-( ) 玛瑙或316L不锈钢 HPb59-1黄铜 尼龙 丁晴橡胶 304不锈钢
DK800-( ) F 304不锈钢 氟塑料 氟橡胶或耐溶剂橡胶
注:特殊材质316或者316L材质可以定做
型号 DK800-2DK800-2F DK800-4,6DK800-4F,6F
D(mm) φ9 φ11.5
E(mm) M8X1 M10X1
金属管外径(mm) φ5 φ6
注:如果客户需要面板式安装,特殊材质要求等请在订货合同内注明,未注明提供基本型
