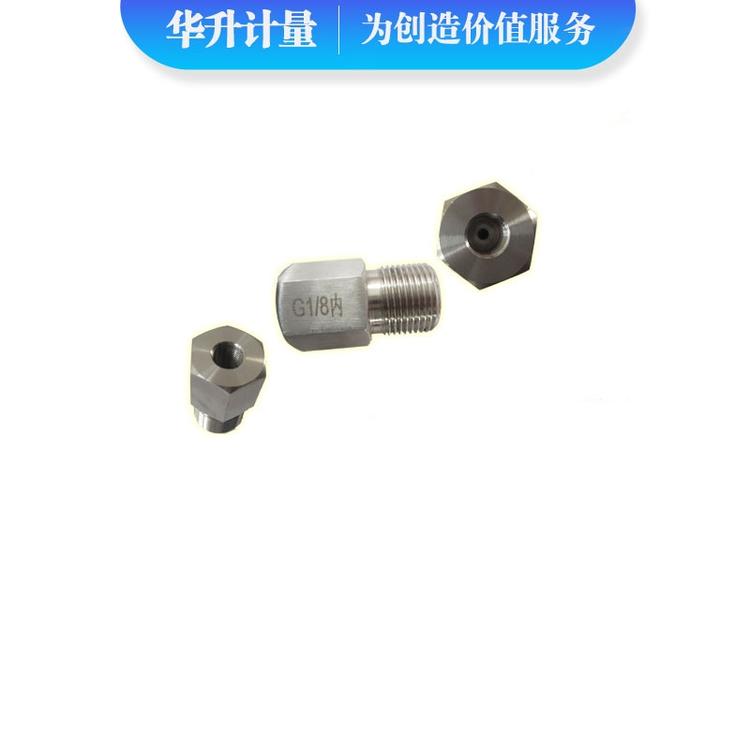

| 螺纹 | G1/8内转接头 | 材质 | 不锈钢 | 用途 | 压力表转接 |
| 压力 | 60Mpa | 连接方式 | M20×1.5 | 型号 | HS-JT |
压力表转换接头螺纹形式解析：
1,M螺纹，也叫公制螺纹，表示方法一般为螺纹的直径和牙距表示，如M14*1.5,14表示螺纹直径是14MM，牙距是1.5MM的公制螺纹，压力表接头国家标准是公制螺纹，如M14*1.5,M10*1,M16*1.5,M18*1.5,,M20*1.5,M22*1.5,M24*1.5
2，G，ZG螺纹，也叫国标英制螺纹，55度牙型，其中G是直螺纹，ZG是锥螺纹，G螺纹还可以带密封O型圈密封。ZG螺纹本身就是密封螺纹，不需要密封圈。在压力表转换接头中，一般有ZG1/4,ZG3/8,ZG1/2,ZG3/4,G1/4,G1/2,G3/8,G3/4
G1等。1分牙就是1/8,2分牙就是1/4,3分就是3/8,4分牙就是1/2,6分牙就是3/4，1寸牙就是8分。
3，NPT螺纹，也叫美制锥密封螺纹，牙型60度，等腰三角型，带锥度，不需要密封圈，直接密封的螺纹，在美制连接管道中常用，在压力仪表转换接头是常用的规格有,1/8NPT,1/4NPT,3/8NTP,1/2NPT,3/4NPT,1NTP等。
4，R,RC螺纹，国标老式螺纹,R是外螺纹，RC是内螺纹，带锥度，相当于ZG,G螺纹。在压力表转换接头中常用规格有，R1/4,R1/8,R3/8,R1/2,R3/4等。
5，BSPP,BSPT螺纹，是英制螺纹，55度牙型角，相当于G,ZG螺纹，可以配用。
用M20×1.5外螺纹转接以下各种螺纹，具体规格、参数如下：
| ZG1/4内螺纹转M20x1.5外螺纹 | ZG1/2内螺纹转M20x1.5外螺纹 |
| 1/4NPT内螺纹转M20x1.5外螺纹 | 1/2NPT外螺纹转M20x1.5外螺纹 |
| 1/4NPT外螺纹转M20x1.5外螺纹 | 3/8NPT外螺纹转M20x1.5外螺纹 |
| G1/2外螺纹转M20x1.5外螺纹 | G1/4内螺纹转M20x1.5外螺纹 |
| G1/4外螺纹转M20x1.5外螺纹 | G3/8外螺纹转M20x1.5外螺纹 |
| 3/8NPT内螺纹转M20x1.5外螺纹 | G3/8内螺纹转M20x1.5外螺纹 |
| G3/8内螺纹转M20x1.5外螺纹 | 1/2NPT内螺纹转M20x1.5外螺纹 |
| G1/2内螺纹转M20x1.5外螺纹 | M12x1外螺纹转M20x1.5外螺纹 |
| M12x1.25外螺纹转M20x1.5外螺纹 | M14x1.5外螺纹转M20x1.5外螺纹 |
| M16x1.5外螺纹转M20x1.5外螺纹 | 1/8NPT外螺纹转M20x1.5外螺纹 |
| ZG1/8外螺纹转M20x1.5外螺纹 | M10X1外螺纹转M20X1.5外螺纹 |
| M20x1.5外螺纹转M20x1.5外螺纹 | G1/8外螺纹转M20x1.5外螺纹 |
| M12x1内螺纹转M20x1.5外螺纹 | M12x1.25内螺纹转M20x1.5外螺纹 |
| M16x1.5内螺纹转M20x1.5外螺纹 | M14x1.5内螺纹转M20x1.5外螺纹 |
| ZG3/8外螺纹转M20x1.5外螺纹 | 1/8NPT内螺纹转M20x1.5外螺纹 |
| ZG1/4外螺纹转M20x1.5外螺纹 | G1/8内螺纹转M20x1.5外螺纹 |
| ZG1/4内螺纹转M20x1.5外螺纹 | ZG1/8内螺纹转M20x1.5外螺纹 |
| ZG1/2外螺纹转M20x1.5外螺纹 | M10x1内螺纹转M20x1.5外螺纹 |
| M20×1.5外螺纹转Φ6导管接头 | M20×1.5外螺纹转Φ8导管接头 |
| M20×1.5外螺纹转M20x1.5内螺纹三通 | M20×1.5外螺纹转M20x1.5内螺纹轴向 |
注：以上为部分常用压力转换接头，详细询问请致电我公司（0517-86994588）
