型号 | HHQ80 | 匹配砂泵 | SB3*4(15KW) | 处理量 | 80m³/h |
进口直径 | 100mm | 出口直径 | 80mm | 喷嘴直径 | 20mm |
外形尺寸 | 1800*1600*1000mm | 整机重量 | 700(kg) |
射流混浆装置(Jet MudMixer)
射流混浆装置是用来配制或增加钻井液总量,改变钻井液密度、粘度、失水的专用设备,油田钻井中需要将钻井液材料(膨润土,重晶石粉等)和相应的化学添加剂(聚合物等)投入循环罐中,如果直接投入会造成钻井液材料和化学添加剂大量沉淀或成团聚状,不能获得分散、均匀的钻井液。

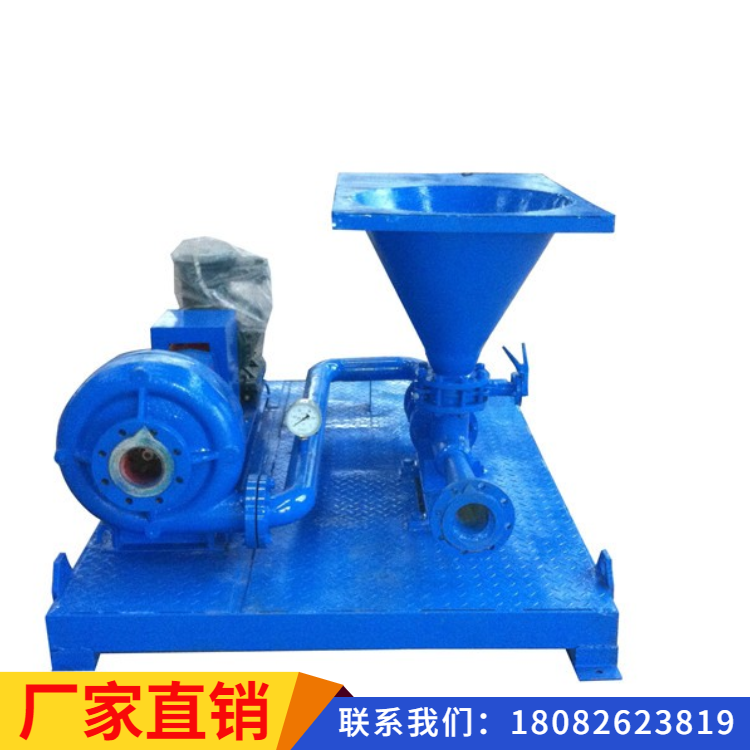

射流混浆装置是与石油钻井固控系统配套使用的一种设备,它可以满足1000米到7000米钻井固控系统钻井液的加重和配制,混浆装置由一台砂泵或剪切泵和一台射流式混合漏斗用管汇阀门联接安装在一个底座上组成的。性能安全可靠,移运方便。
产品特点:
自动化高效配料,
节省人工成本移动式作业,
操作灵活爬坡能力强,地面操作,消除安全隐患
喷射、旋流交互式组合,应用范围广
技术参数
型号 | HHQ150 | HHQ125 | HHQ100 | HHQ80 |
匹配砂泵 | SB8*6(55KW) | SB6*5(45KW) | SB6*5(37KW) | SB3*4(15KW) |
处理量 | 240m³/h | 180m³/h | 120m³/h | 80m³/h |
进口直径 | 200mm | 125mm | 125mm | 100mm |
出口直径 | 150mm | 125mm | 100mm | 80mm |
喷嘴直径 | 30mm | 28mm | 25mm | 20mm |
外形尺寸 | 2200*1700*1200mm | 2200*1700*1200mm | 2000*1650*1100mm | 1800*1600*1000mm |
整机重量 | 1300/1500(kg) | 1200(kg) | 1100(kg) | 700(kg) |
射射流混浆搅拌系统,配套混浆罐、射流混浆装置及搅拌器各一台,主要用于配置和增加钻井液总量、改变钻井液密度、粘度、失水等,射流漏斗这边加料的同时,搅拌器可同步搅拌,提高工作效率,节省混浆时间。结构简单,方便运输。广泛应用石油钻井、非开挖定向钻,盾构建筑打桩等行业。
HHQ系列射流混浆装置技术特点:
1、采用文丘里漏斗吸料速度快,噪音小;
2、设备结构优化,结构紧凑,占地面积小,使用效果显著;
3、配套电机或电控均采用国内知名品牌,泵体密封为机械式密封结构,提升了产品的使用周期;
4、喷射漏斗与砂泵既可组合又可分体安装,喷射混合漏斗与砂泵之间用管汇及阀门组连接;;
厂家直销具有价格的优势,并为您提供满意的售后技术服务。咨询热线:18082623819
