3Ctest/3C测试中国VTE-743T1汽车电压瞬态骚扰测试仪

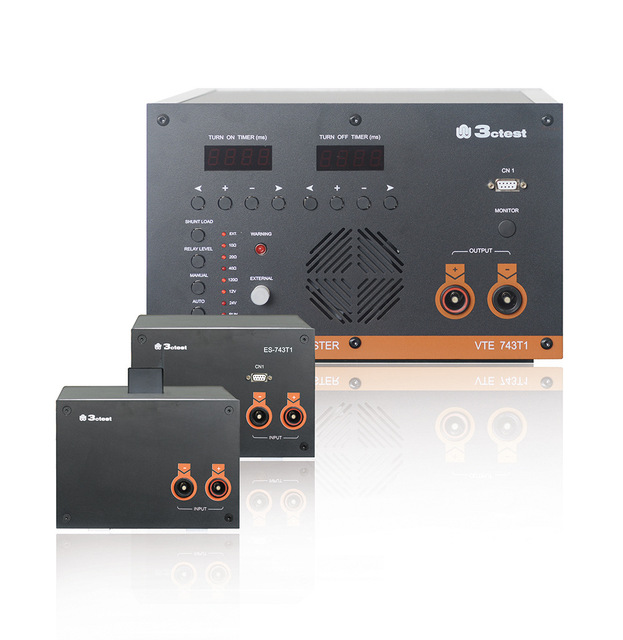

3Ctest3C测试中国VTE-743T1汽车电压瞬态骚扰测试仪VTE-743T1汽车电压瞬态骚扰测试仪专用于依据ISO 763执行传导电压发射测试。其框图如图1，由2 个开关，并联电阻和一个符合ISO 763的人工电源网络组成。在瞬态发射测试时，同时只应该控制其中一个开关。开关MS-743T1是一个标准的汽车继电器，用于测量慢速瞬态发射(毫秒级的脉冲，幅度超过400V)。开关ES-743T1是一个半导体电子开关，用于测量低电压瞬态发射（微妙到毫秒级的脉冲，幅度小于400V）。

3Ctest3C测试中国VTE-743T1汽车电压瞬态骚扰测试仪优点：
> ISO 763发射测试完全兼容的解决方案

> 独立控制台，具有自动、手动或者外部触发的开关特性

• ISO 763
• GBT 21437

• 电子开关模块
  开关时间（试验电压13.5V时的关断时间）		300ns ±20% 实验负载 50μH0.6ohm
  电压降		<2V@25A
  保护电压		400 V
  继电器模块
  持续电流大于30A的汽车继电器，高纯度银触点。
  发生器
  显示		LED显示
  开关开通时间		1ms-9999ms
  开关关断时间		1ms-9999ms
  并联电阻Rs		10Ω、20Ω、40Ω、120Ω或外接用户自选
  触发方式		自动、手动、外部
  试验电压		12V、24V
  温度报警		70℃
  内置人工电源网络
  电感		5μH
  电容		0.1μF
  电阻		50Ω
  负载电流		DC 大50A连续
  工作电源		220V±10%,5060Hz
  环境温度		15~35℃
  内包装尺寸（长×宽×高）		520×520×590mm
  重 量		约16kg
